行業(yè)新聞
增碳劑中的硫含量對(duì)鑄件有什么影響？
2025-03-17
硫與鋼液中的氧化物結(jié)合形成硫化物夾雜（如FeS、MnS），導(dǎo)致鑄件表面出現(xiàn)氣孔、裂紋和凹坑缺陷。硫含量每增加0.01%，鑄件表面粗糙度Ra值上升0.5-1.2μm，硫化物在凝固過(guò)程中被還原生成SO?氣體，形成皮下氣孔，厚度≤10mm的薄壁鑄件缺陷率可提升30%-50%。
在球墨鑄鐵中，硫與鎂反應(yīng)生成MgS渣滓。原鐵液硫含量每增加0.01%，需額外消耗0.15%-0.2%的球化劑（按1噸鐵水計(jì)算，成本增加30-50元）高硫增碳劑（硫＞0.5%）導(dǎo)致熔渣黏度增加50%，扒渣時(shí)間延長(zhǎng)30%，且渣中硫化物易二次氧化污染鐵液。

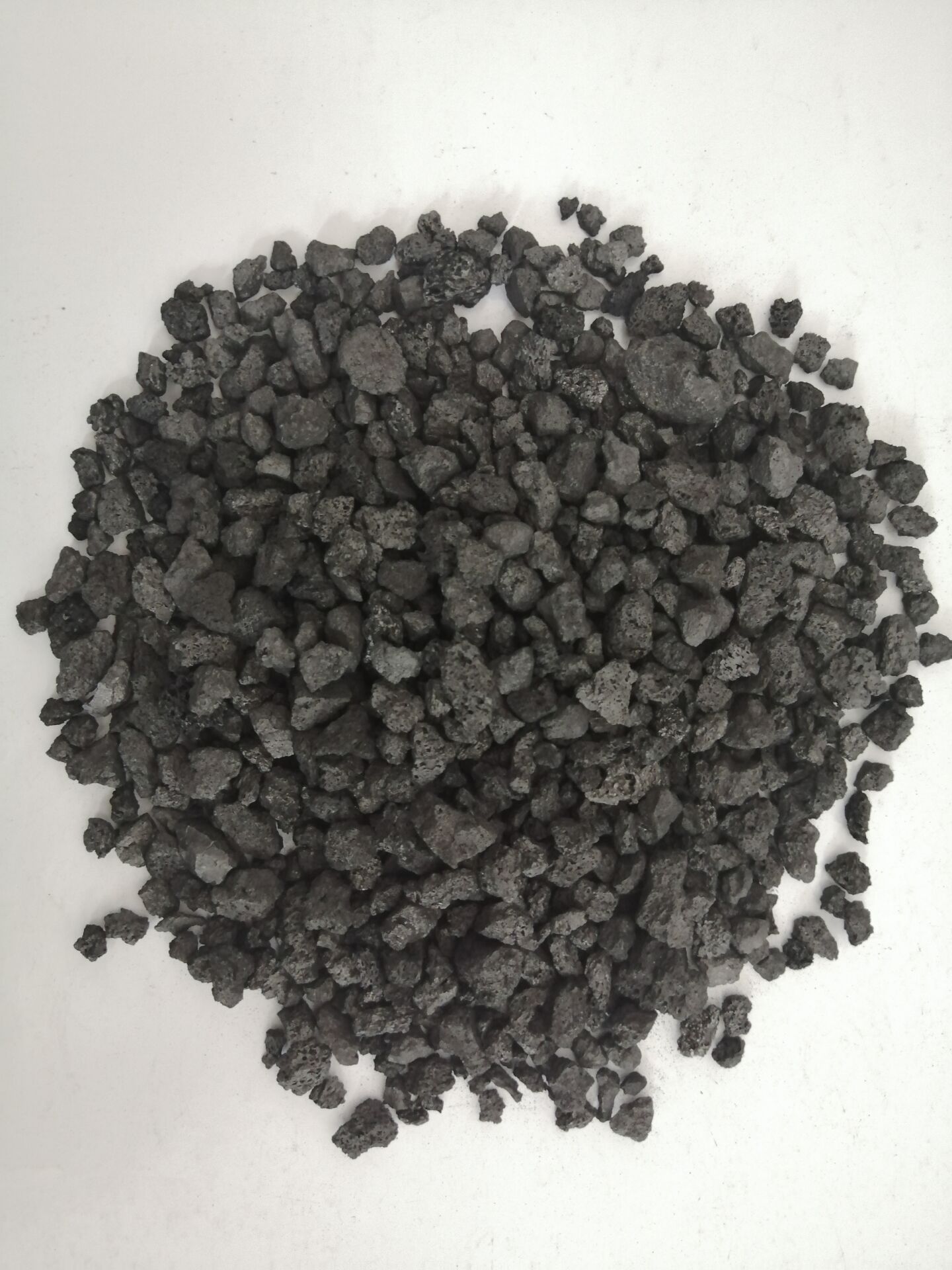

優(yōu)先選用硫含量≤0.3%的高溫煅燒石油焦增碳劑，其硫殘留量比普通增碳劑低60%-80%，采用1450℃以上高溫熔煉，配合電磁攪拌可使硫含量降低40%-50%；增碳后保溫20-30分鐘可促進(jìn)硫氧化脫除。
